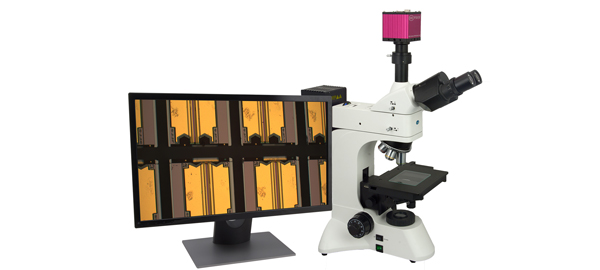

HXJ - 3230 金相显微镜_光学工业专业测量材料分析深圳华显光学视频测量光学仪器 金相显微镜






     PCB板切片效果图(这些照片是由HDMI摄像头拍摄)

                                                   目镜放大5x                                   目镜放大10x                                目镜放大20x

       LED观察效果(这些照片是由HDMI摄像头拍摄)


                                                                            目镜放大10x                                                   目镜放大20x


LED芯片外观检测 效果图




深圳华显光学_HXJ - 3230 金相显微镜



  HXJ - 3230 金相显微镜

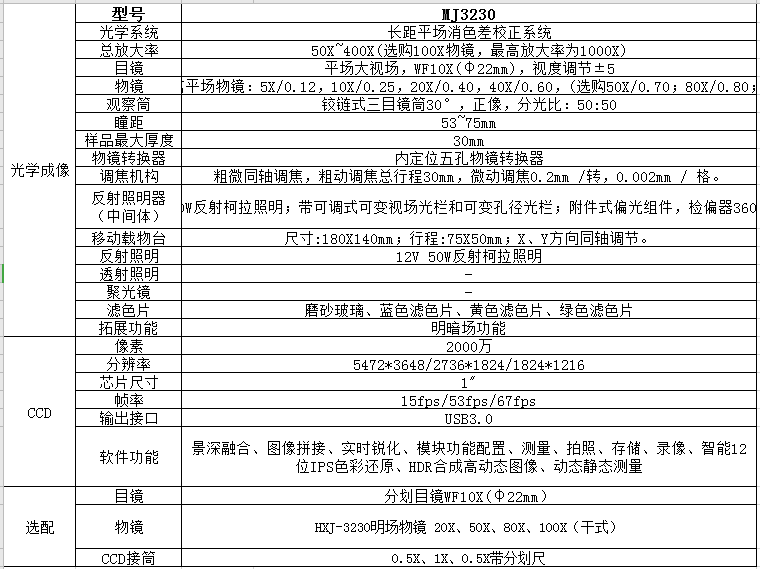

► 标准配置参数:


技术规格

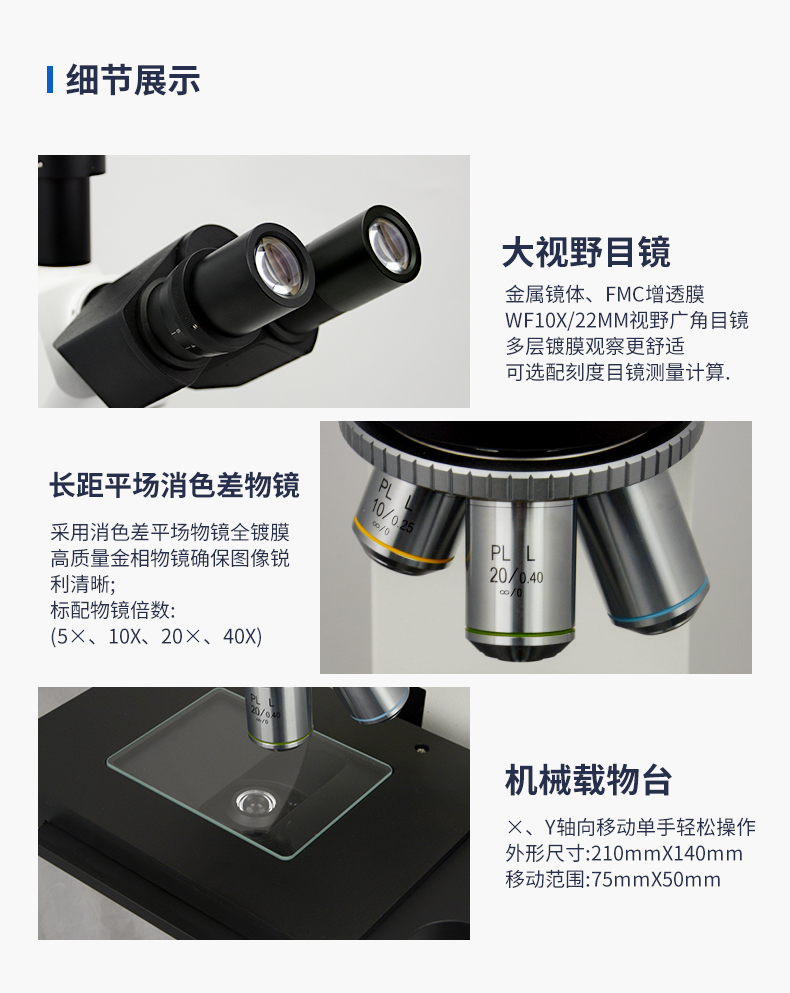

目镜

大视野 WF10X(视场数Φ22mm)

无限远平场

消色差物镜

HXJ-3230

(配明场物镜)

PL L5X/0.12 工作距离:26.1 mm

PL L10X/0.25 工作距离:20.2 mm

PL L40X/0.60 工作距离:3.98 mm

PL L60X/0.70 工作距离:3.18 mm

HXJ-3230BD

(配明/暗场物镜)

PL L5X/0.12 BD 工作距离:9.7 mm

PL L10X/0.25 BD 工作距离:9.3 mm

PL L20X/0.40 BD 工作距离:7.2 mm

PL L40X/0.60 BD 工作距离:3.0 mm

目镜筒

30˚倾斜,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位

载物台

双层机械移动式载物台, 外形尺寸:210mmX140mm,移动范围:75mmX50mm

落射照明系统

HXJ-3230

6V30W卤素灯,亮度可调

HXJ-3230BD

12V50W卤素灯,亮度可调

HXJ-3230

配置黄、蓝、绿滤色片与磨砂玻璃片

内置视场光栏、孔径光栏、滤色片转换装置、推拉式检偏器与起偏器

透射照明系统

阿贝聚光镜NA.1.25可上下升降

集光镜中内置视场光栏

HXJ-3230BD

配置蓝滤色片与磨砂玻璃片

HXJ-3230

6V30W卤素灯、亮度可调

HXJ-3230BD

12V30W卤素灯,亮度可调
