• SMT行业应用显微镜—体视显微镜




   体视显微镜是由一个共用的初级物镜，对物体成像后的两个光束被两组中间物镜亦称变焦镜分开，并组成一定的角度称为体视角一般为12度--15度，再经各自的目镜成像，它的倍率变化是由改变中间镜组之间的距离而获得，利用双通道光路，双目镜筒中的左右两光束不是平行，而是具有一定的夹角，为左右两眼提供一个具有立体感的图像。它实质上是两个单镜筒显微镜并列放置，两个镜筒的光轴构成相当于人们用双目观察一个物体时所形成的视角，以此形成三维空间的立体视觉图像。

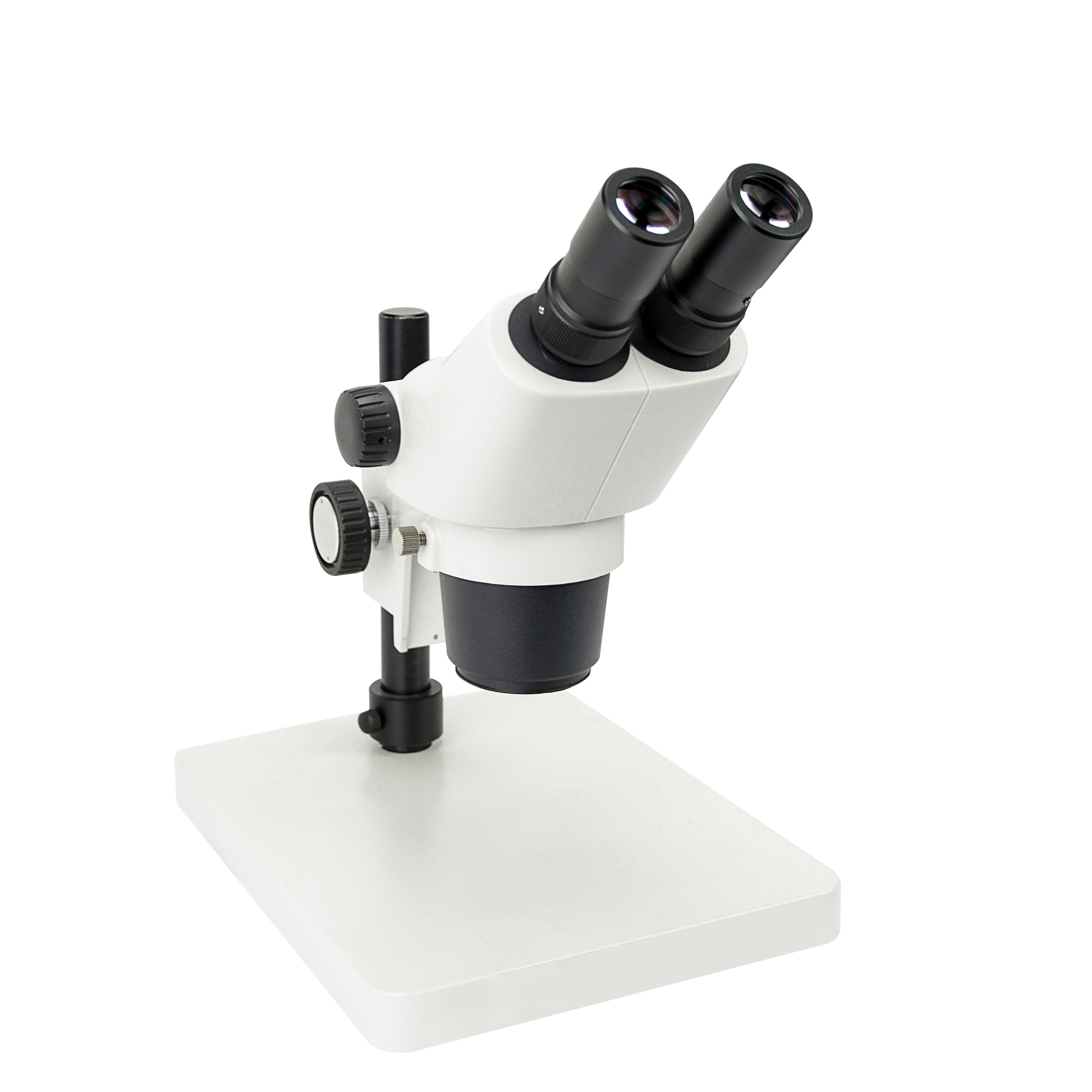

  SMZ-161




  体视显微镜特点：视场直径大、焦深大这样便于观察被检测物体的全部层面；虽然放大率不如常规显微镜，但其工作距离很长；像是直立的，便于实际操作，在工业生产和科学研究中得到了广泛应用。华显光学这款SMZ-161双目体视显微镜，采用Greenough光学系统，实现了大范围的变焦比和清晰的观察影像。色彩逼真，立体感强，并且视野宽阔。ZOOM1:6奉献优异的性能价格比；放大倍数连续可变、超长工作距离、超大分辨率，具有优良的整机性能。


  适用于PCB、液晶等行业生产作业线对微小零件和集成电路的观测、装配和检查以及机械精加工、精密零件的检测。45◦观察角度，符合人机工程学要求，可使您长时间工作不会感到颈肩不适。

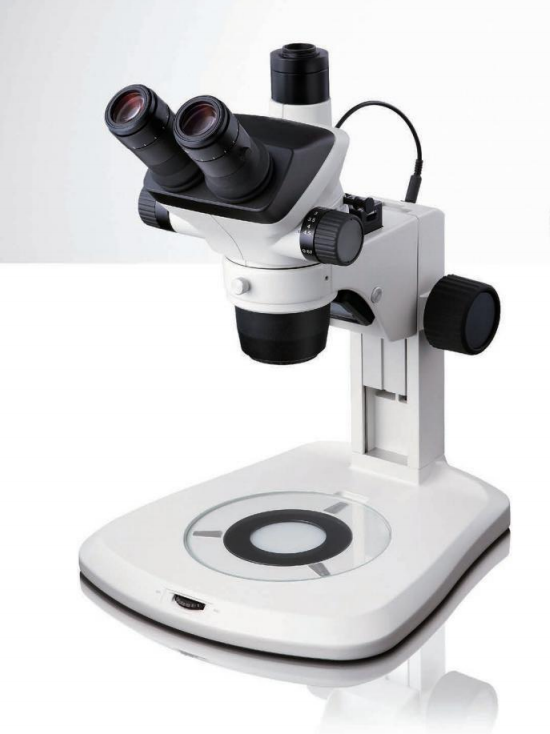

                                           SM6



  SM6是一种Greenough系统，可提供各种要求安全性和舒适性的现场检查。高效的Greenough光学系统为您提供更优越的平面度和卓越的聚焦深度。 镜头涂层和材料经过精心选择，以提供最佳效果，最大限度 地减少失真和色差。紧凑型显微镜底座大，可容纳各种样本，为您提供优化的检 查环境。 人体工程学设计优化了操作过程中的舒适度。 最广泛使用和广泛接受的6.7:1缩放设计提供了更有效的工作环境。更高的工作距离可以更好地控制样本和样品的质量。 精心选择的镜片和涂层材料可以大大提高操作效率，减少眼睛疲劳。 SM6的最佳观察角度最适合多种环境，实现了高强度LED，易于操作、更宽的工作空间和防静电的应用

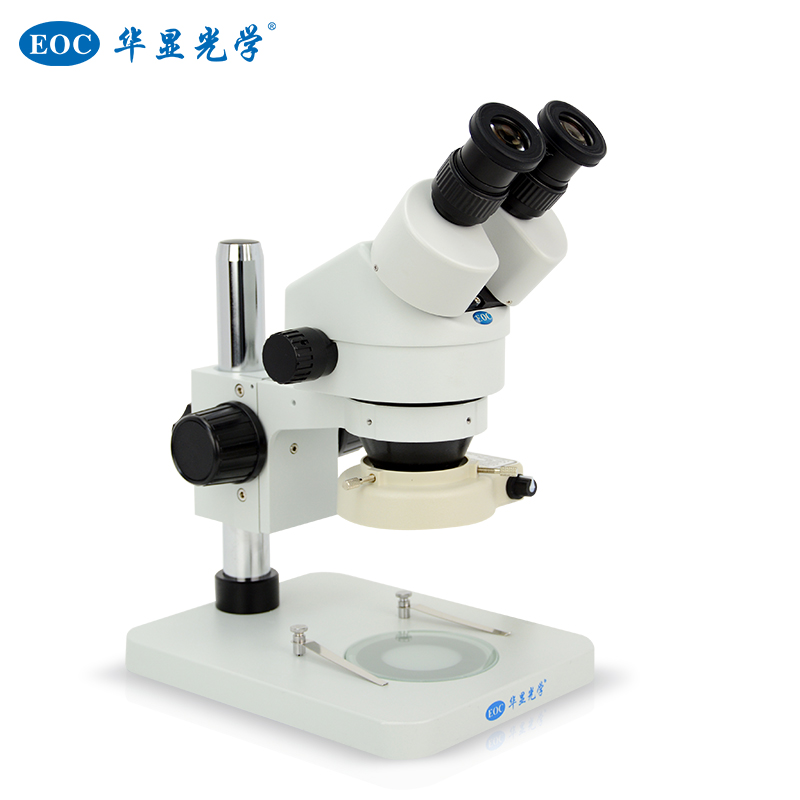

                                                                SMZ-0745






  这款SMZ-0745体视显微镜，采用连续变倍物镜0.7X-4.5X(6.3:1)，光学倍数7-45X放大，镀有特殊膜层的优质光学部件，铸就了高品质的光学图像，在大视场中形成平坦像面仪及优良对比正像，在外围视场中像质更加明亮清晰，双筒视度可调，最佳眼点高度。
  体视显微镜在SMT行业主要适用于产品外观检测，双目/三目可选，三目机型可连接工业在显示器上实时成像，拓展拍照录像、图像分析、图像测量等功能。
