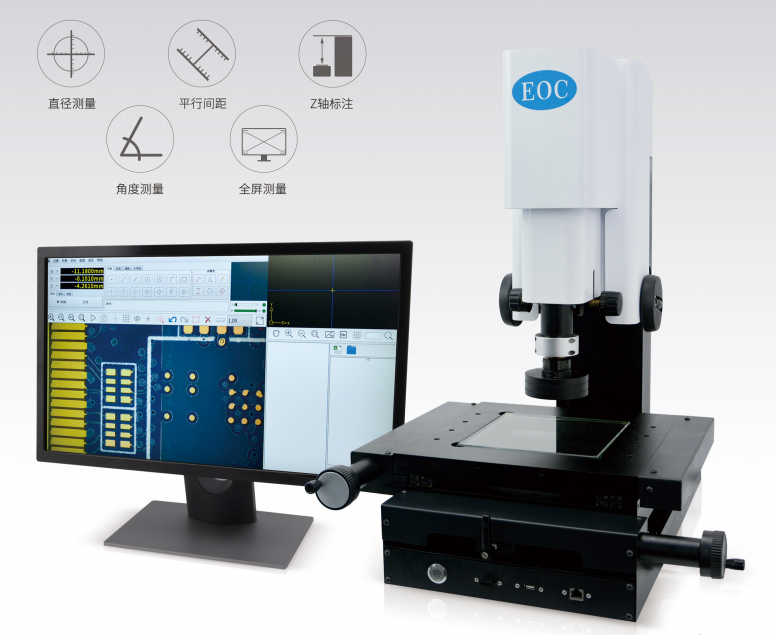

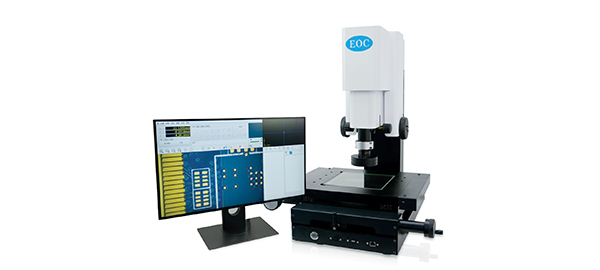

高精度影像测量仪手动二次元影像机轮廓投影光学二维零部件影像仪

显微镜简介:

手动二次元高清光学测量仪器,配置智能工业系统,采用高清工业相机,无须电脑
主机安装运行软件,HDMI高清接口实时传输图像;测量更为精准,快捷。
广泛精密运用于:电子工业产品高清观察,精密测量。


显微镜特点:

1.采用智能工业系统,无须电脑主机,告别过去软件反复安装现象;
2.配置EOC百万像素高清光学系统,图像无畸变,成像更细腻;
3.内置透反射光源软件调节系统,加载倍率光源记忆功能;
4.采用1080P高清成像,分辨率1920X1080;60/fps全画幅成像;

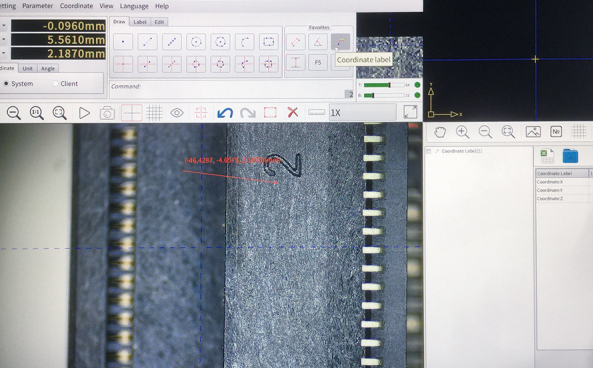

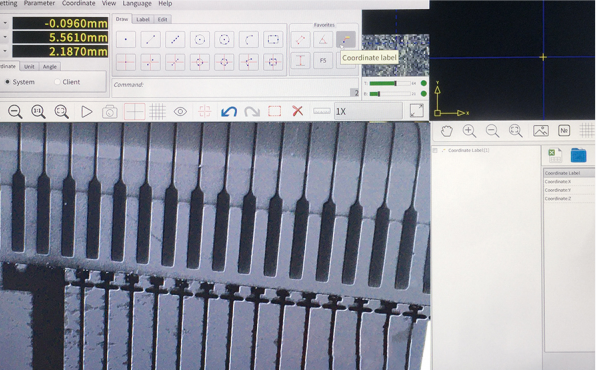

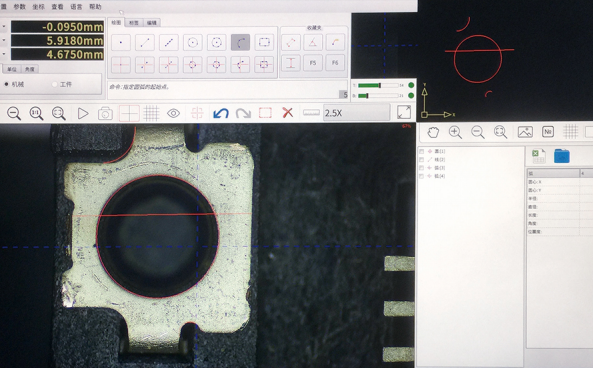

5.增加全屏观察/测量功能;观察更为细致,测量更为精准;
6.变倍实时软件反馈,测量操作无须来回切换;
7.测量结果U盘存储,支持GIGE传输数据及图片,可拓展MES系统对接;
8.支持选装电动变倍光学系统.

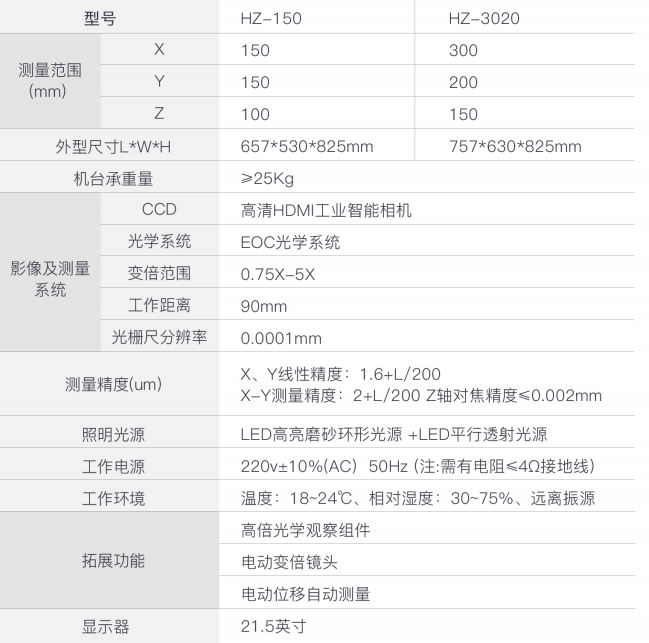

测量范围(mm):

X:150mm

Y:150mm

Z:100mm

外型尺寸L*W*H : 657*530*825
机台承重量 :25KG

影像及测量 系统: EOC光学系统

CCD光学系统:高清HDMI工业智能相机

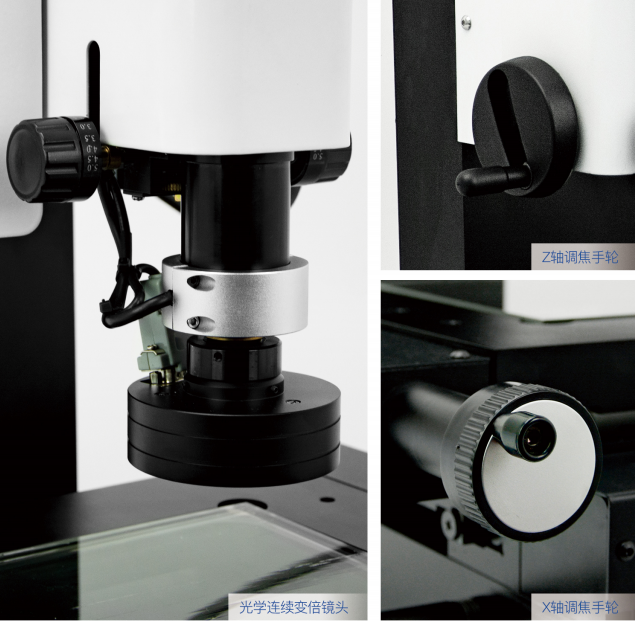

变倍范围: 0.75X-5X
工作距离: 90mm
光栅尺分辨率 0.0001mm
 测量精度(um): X、Y线性精度:1.6+L/200
X-Y测量精度:2+L/200 Z轴对焦精度≤0.002mm
照明光源:LED高亮磨砂环形光源 +LED平行透射光源
工作电源:220v±10%(AC)  50Hz (注:需有电阻≤4Ω接地线)

工作环境:温度:18~24℃、相对湿度:30~75%、远离振源

拓展功能:

高倍光学组件

电动变倍镜头

电动位移自动测量
