产品介绍：

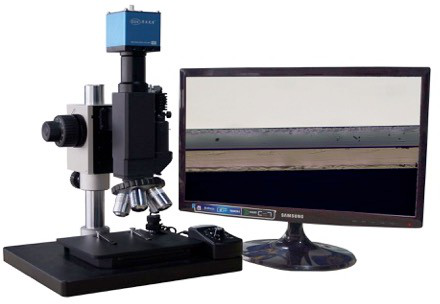

E-100 系列高清视频显微镜采用无穷远光学系统，定向运用于 TFT 液晶玻璃切割面产品的外观检测；该产品具备高倍观察，高清成像功能，在结构上采用立柱式平台，有利于安装载物治具，便于大尺寸 TFT 玻璃产品可采用移动工作平台。因为 TFT 玻璃在实际实用中，需要对其断面进行放大测量，所以 E-100 系列采用的是模块化设计，观察高度可自行调整，Z 轴采用立柱方式固定，检测样品可立式观察和常规平放观察。
E-100 具有高清 1080P 输出，图像具备高还原色彩力，每秒 60 帧扫描速度，无拖影；实现拍照存储，数据测量功能。测量精度±0.005mm.采用长距物镜系统，50X 光学物距具备 8.2mm 超长物距， 升降装置采用防撞装置，规避操作人员调教升降机构过度，对 TFT 玻璃表明造成产品破坏 。

案例效果:

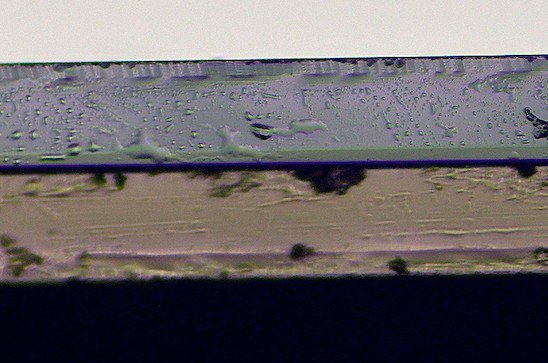

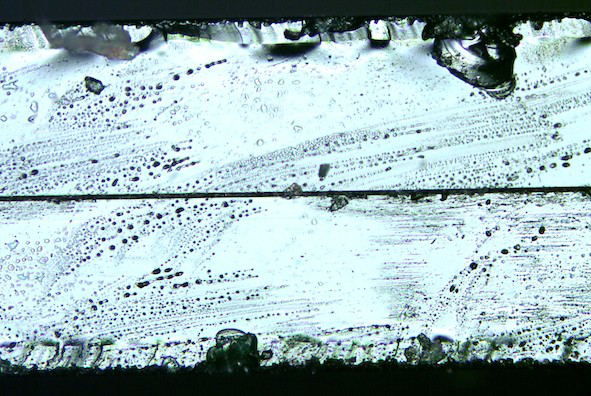

TFT 液晶玻璃切割面检测，通过 E-100 系列高清显微镜，检测功能如下：
1:玻璃裂纹工艺检测

2:玻璃崩边检测

3:RIBMAKE 切割线工艺情况分析以及测量

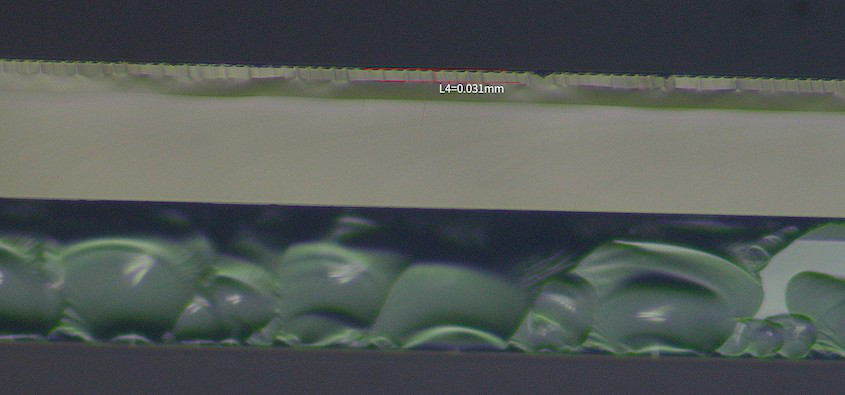

4:对玻璃尺寸数据进行量测

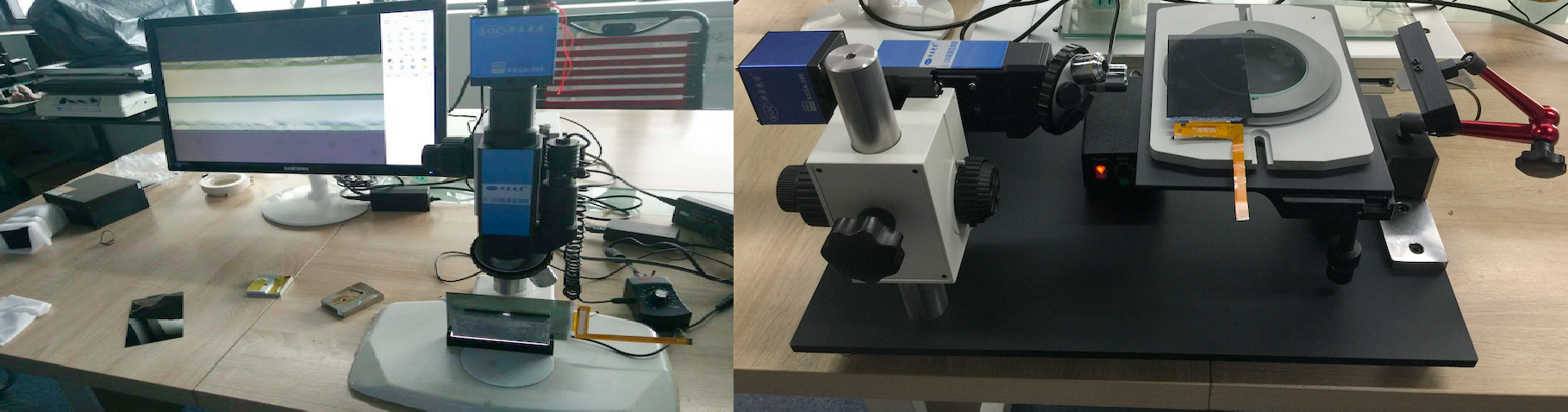

卧式观察／立式观察

深圳市华显光学仪器有限公司
