显微镜_TFT模组镜检解决方秦

检测要求：

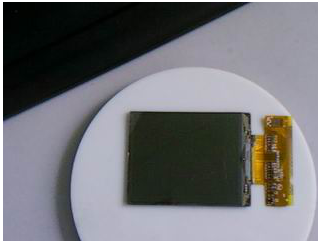

TFT镜检，对ITO线路、以及产品表面脏污、异物进行检测，通过显示器放大观察，员工在镜下进行操作清洁等;
技术分析:
解决方案︰
将传统单筒显微镜解决方案改变照明方式，通过同轴照明的方式达到金相的同轴照明的效果，对ITO线路进行观察，单筒显微镜具有高工作距离的条件，满足操作人员在镜下进行操作;
检测TO线路，常规需要使用金相显微镜的落射照明系统进行观察;但是由于需要同时对玻璃表面的脏污等进行清洁，需要操作人员在镜下进行操作;金相显微特解决方案。

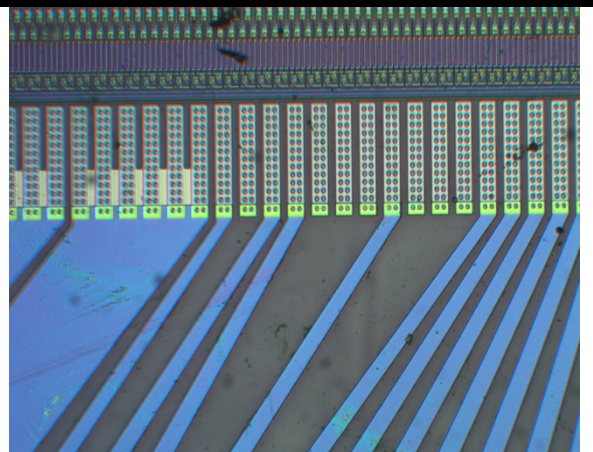

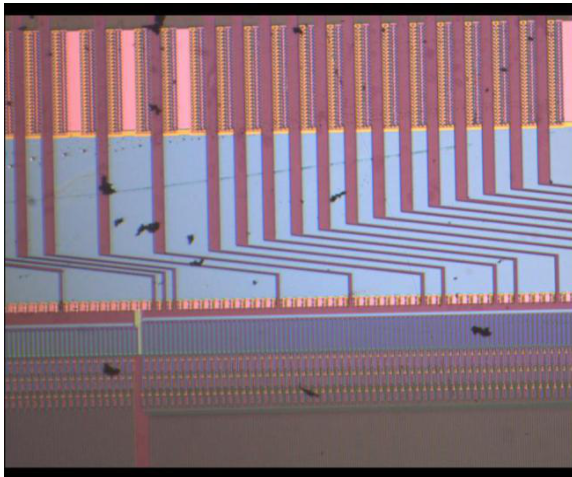

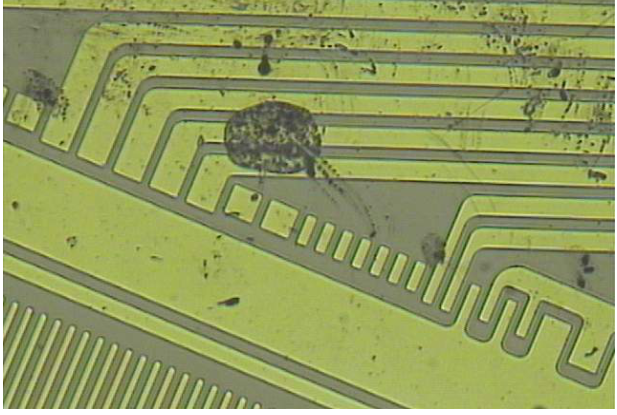

检测的案例效果图：

▲产品技术规格
1、0.7x-4.5 X连续变倍(变倍定位可选)光学变倍比：1：6.6
2、标准工作距离10mm—-60mm3.5×物镜

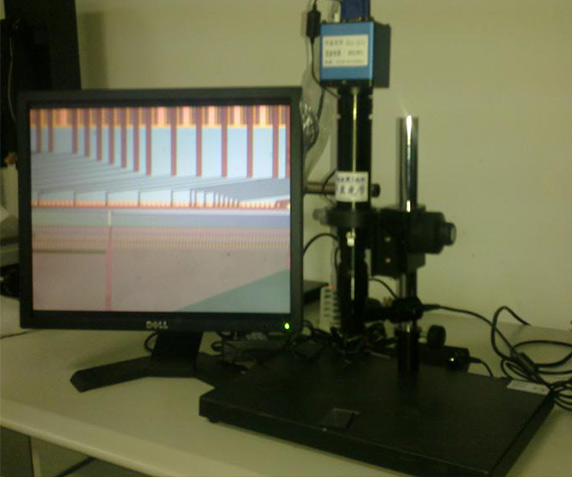

▲显微镜解决方案
1、1×CCD目镜
2、主机配合尺寸d 39 mm主机长度200 mm
3、工作距离60mm ( 1×物镜)
4、总放大倍数：40.8X-10200 X(连续可调)▲选配物镜(1x/5X/10X/20X/40x))
▲同轴照明系统
