超景深显微镜运用—半导体/材料

 新闻&展会    |      2019-07-04








 随着半导体火热的市场开展,对检测工艺的需求也逐渐提高。SEM,AFM显微镜因其造价以及使用率问题,在量产检测环节中,需要用到超景深高倍显微镜作为检测工具。

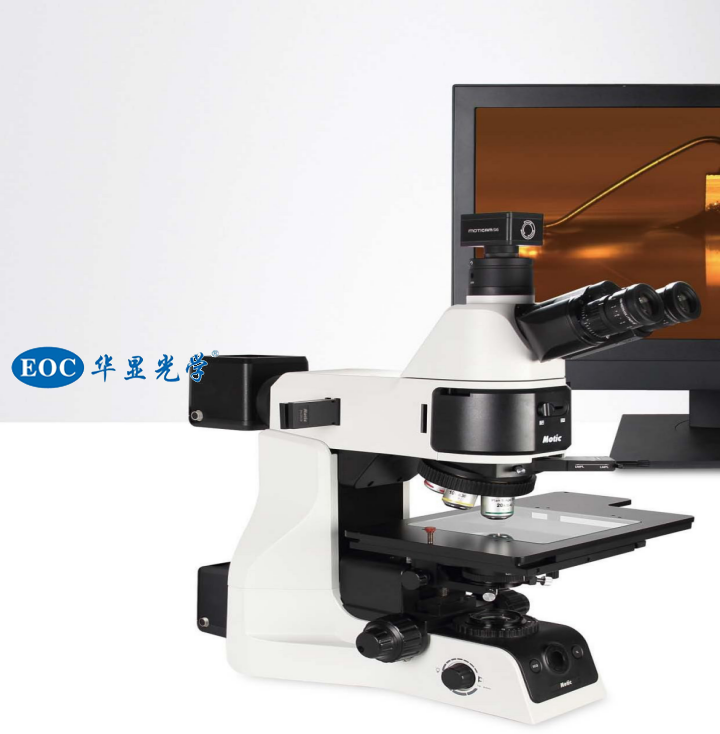

 华显光学PA53系列超景深显微镜,具备3D建模功能,精度可达20纳米。采用APO复消色差光学体系,物镜最高达100X光学倍率,12nm线路清晰可见。


 通过高精度、高准确性、人性化的三维分析系统达到令人惊讶的效果

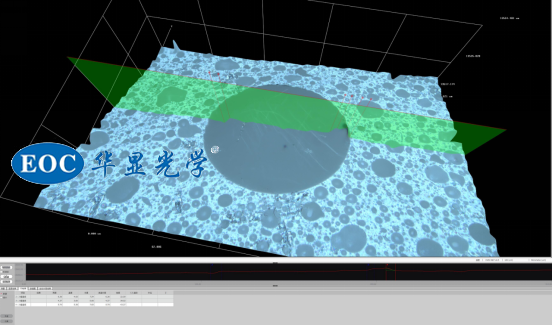

 Z 轴对焦模块的地形分析功能和三维特征通过我们的 华显光学 Analysis 的软件它生成所有的 2D图像转换为 3D 配置文件组成。

 Z 轴模块参数
 行程距离30 mm

 尺寸W:240 mm
 精度0.01 μm D:157 mm
 重复性0.5 μm H:202.5 mm
 最大速度1.4 mm/s 负载能力 15 kg
 重量5kg

 LED邦定检测运用

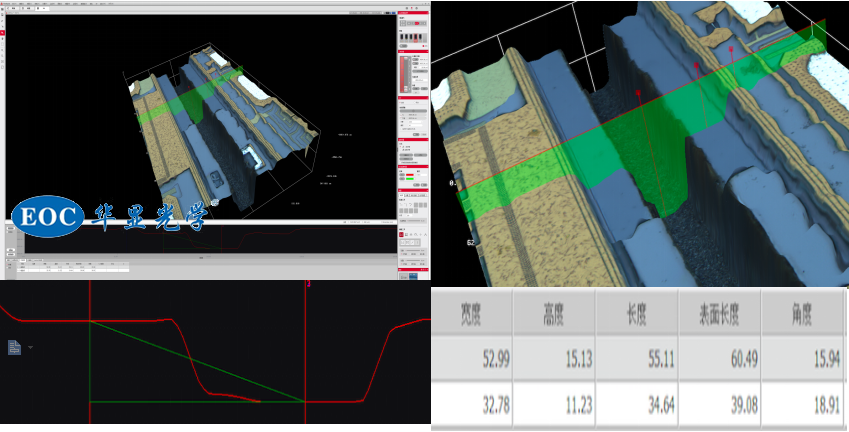

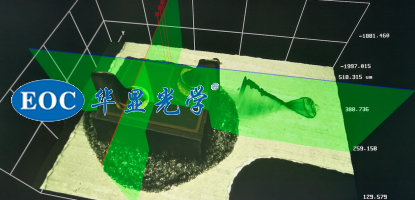

 选用50X复消色差物镜,3D建模量测Z-----IC线路凹位深度15.12um。



 2D合成图

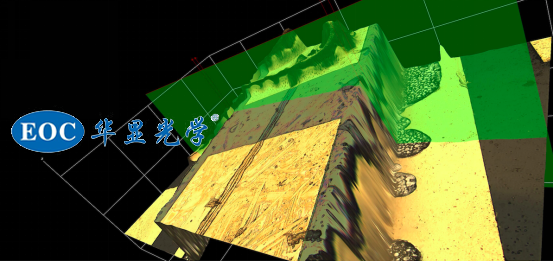

 3D建模图

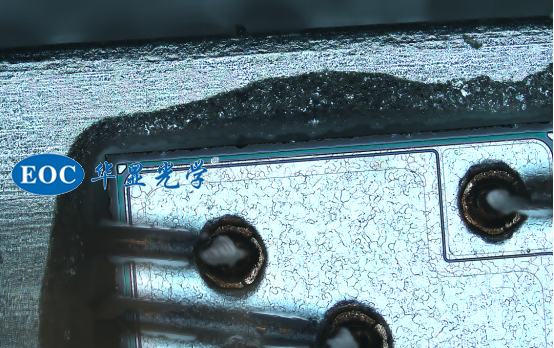

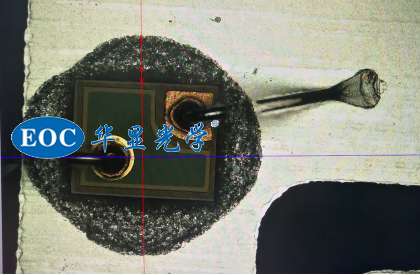

 2D合成图(LED芯片邦定)

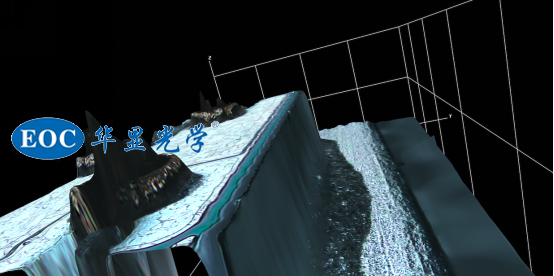

 3D建模图(LED芯片邦定)

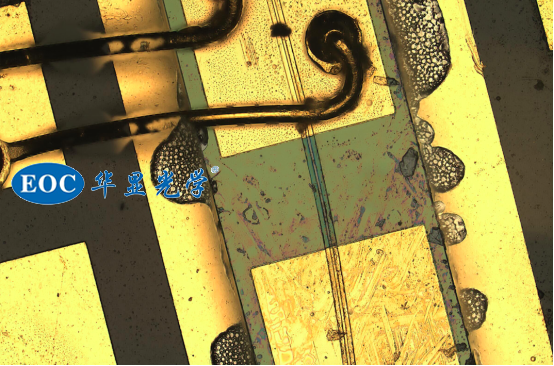

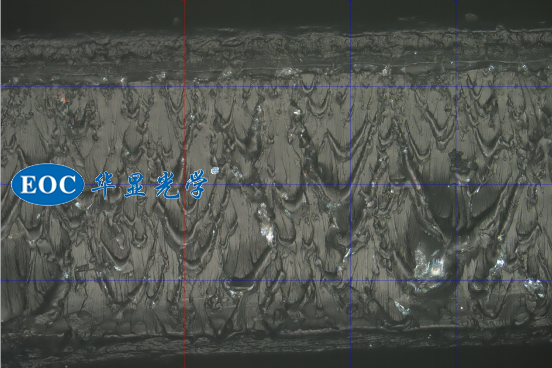

 邦定鱼尾2D合成图

 光通信运用

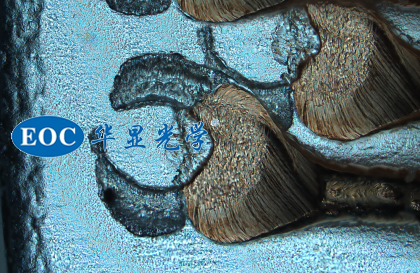

 2D合成图(有源模块)



 3D建模图(有源模块)

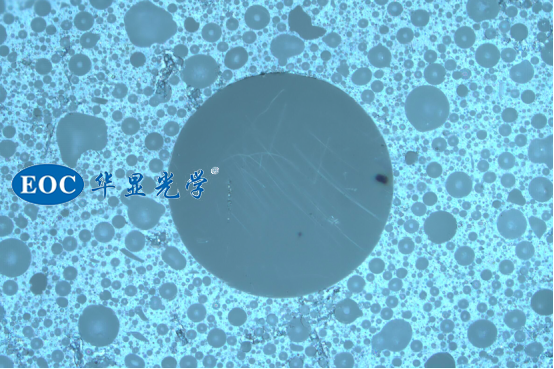

 2D合成图(MPO插芯)



 3D建模,粗糙度检测(MPO插芯)

 表面粗燥度检测



 2D合成图(导光板材料)

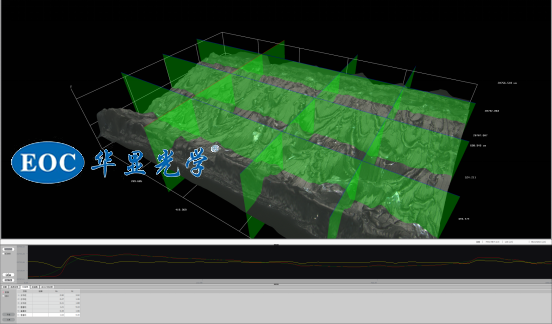

 3D建模—表面粗糙度(导光板材料)



 伪彩图分布(导光板材料)
