连接器平面度检测显微镜

新闻&展会 | 2025-07-12

在现代通信、数据中心、精密仪器等领域，连接器扮演着至关重要的角色。其核心性能指标——端面几何参数（尤其是平面度）的优劣，直接决定了信号传输的效率和可靠性。微米甚至亚微米级的平面度偏差都可能导致插入损耗剧增、回波损耗恶化，进而影响整个系统的稳定性。

面对如此严苛的检测要求，华显光学推出的专业连接器平面度检测显微镜，凭借其高精度、高效率、智能化的特点，已成为精密制造和质量控制环节不可或缺的“火眼金睛”。

核心优势：为什么它适合连接器平面度检测？

●超高分辨率 (4K):

提供高达 3840 x 2160像素的超高清图像。
对平面度检测至关重要：能清晰呈现连接器端子、外壳接触面等关键区域的微观起伏、划痕、毛刺、凹陷，这是判断平面度是否合格的基础。普通低分辨率相机难以捕捉这些细微特征。

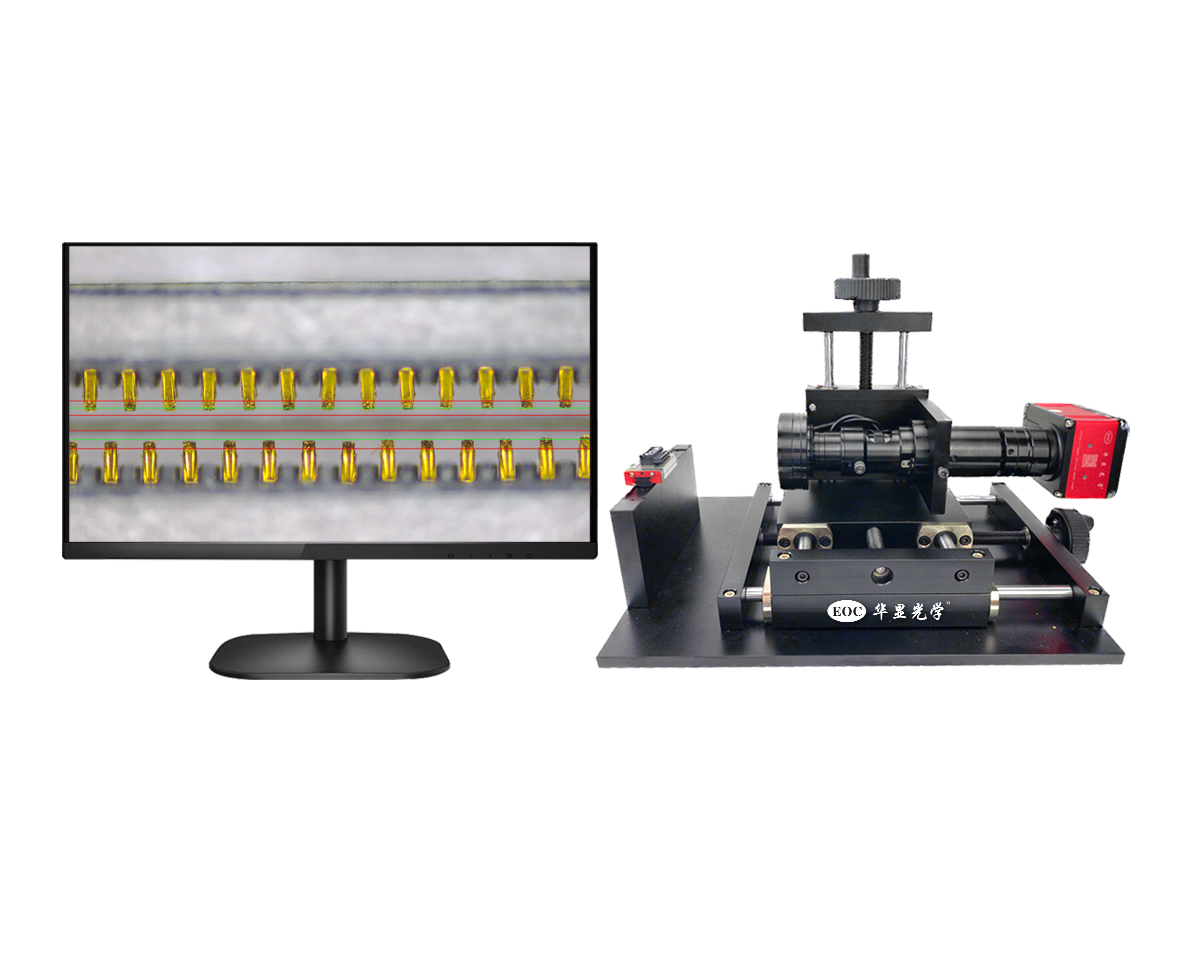

●视频显微镜特性 (实时观测 & 大视野):

实时显示: 将被测连接器放置在载物台上，图像实时显示在大尺寸显示器上，操作直观，效率远高于需要目镜观察的传统显微镜。
大视野: 通常具有较大的视场范围，方便快速定位和观察连接器的整体及局部区域，提高检测效率，尤其适合批量检测。

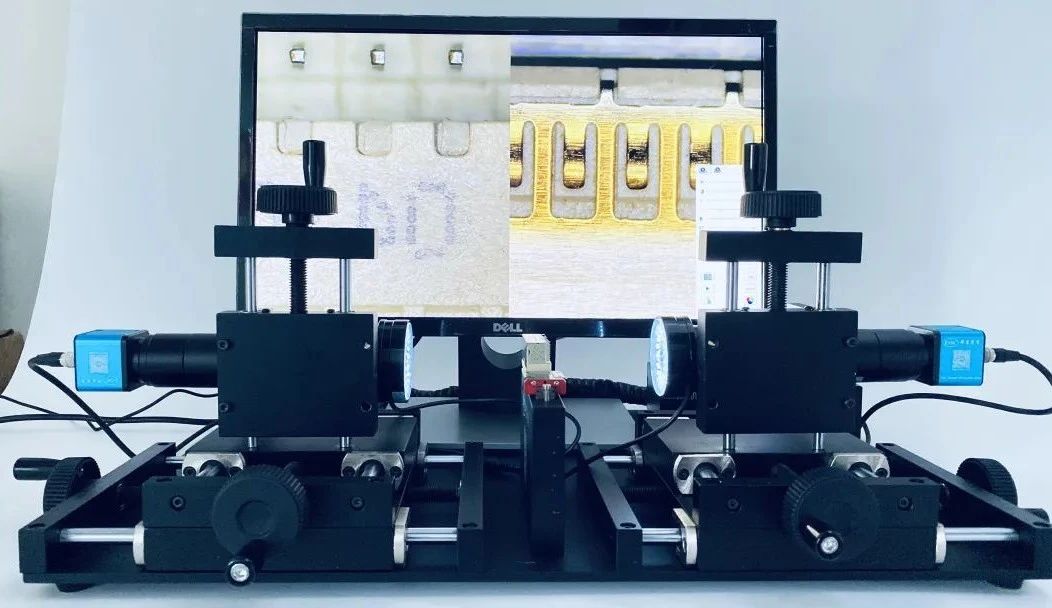

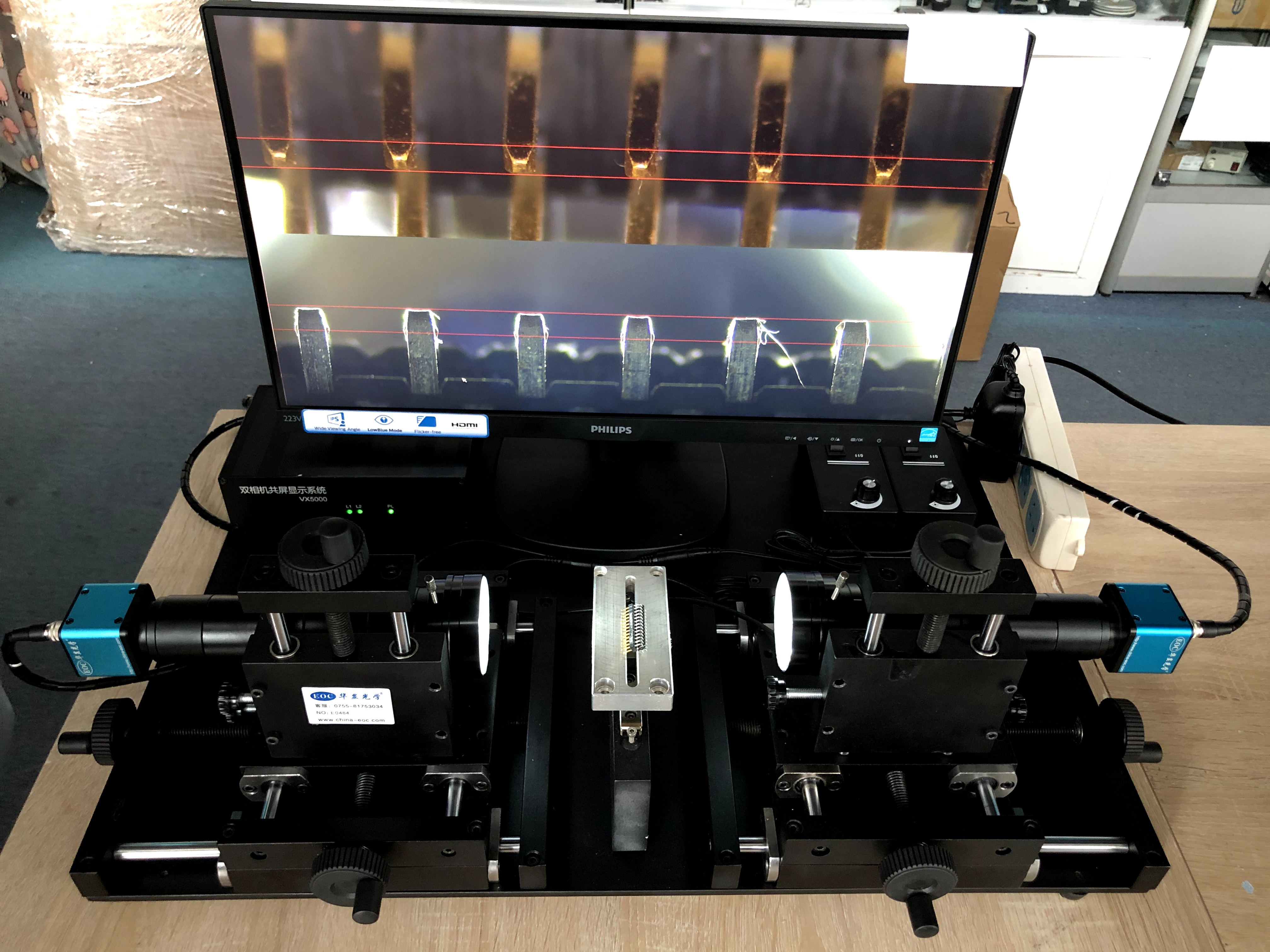

●卧式结构:

适合平面度检测: 被测物（连接器）平放在载物台上，镜头从垂直方向观测。这种结构最符合平面度检测的定义（测量表面相对于理想平面的偏差）。
操作便捷: 放置和取拿样品非常方便，尤其适合需要频繁更换样品的生产线或实验室环境。
稳定性好: 结构稳固，减少振动对高精度测量的影响。

●强大的光学系统:

高倍率变焦镜头: 提供连续变倍能力，可灵活切换观察整体和局部细节。
长工作距离: 即使在高倍率下，镜头前端到样品仍有足够空间，方便使用夹具、探针或进行其他操作。
优异的光学质量: 确保图像清晰、锐利、无畸变，是进行精确测量的前提。

●专用测量软件:

图形化显示: 通常会用不同颜色或等高线图直观显示被测表面的起伏情况。

平面度测量模块: 这是此类设备用于平面度检测的核心。软件通常提供专门的平面度测量工具。
其他测量功能: 通常还包含长度、角度、半径、圆度、间距等基本几何量测量功能，满足连接器其他尺寸的检测需求。
报告生成: 可自动生成包含测量数据、图像的检测报告。

●灵活的照明系统:

通常配备环形LED灯、同轴落射光源、透射光源等。
对平面度检测很重要: 合适的打光角度能突出表面的微小起伏和纹理，使软件更容易识别边缘和特征点。例如，低角度照明（斜射光）能很好地凸显表面的凹凸不平。

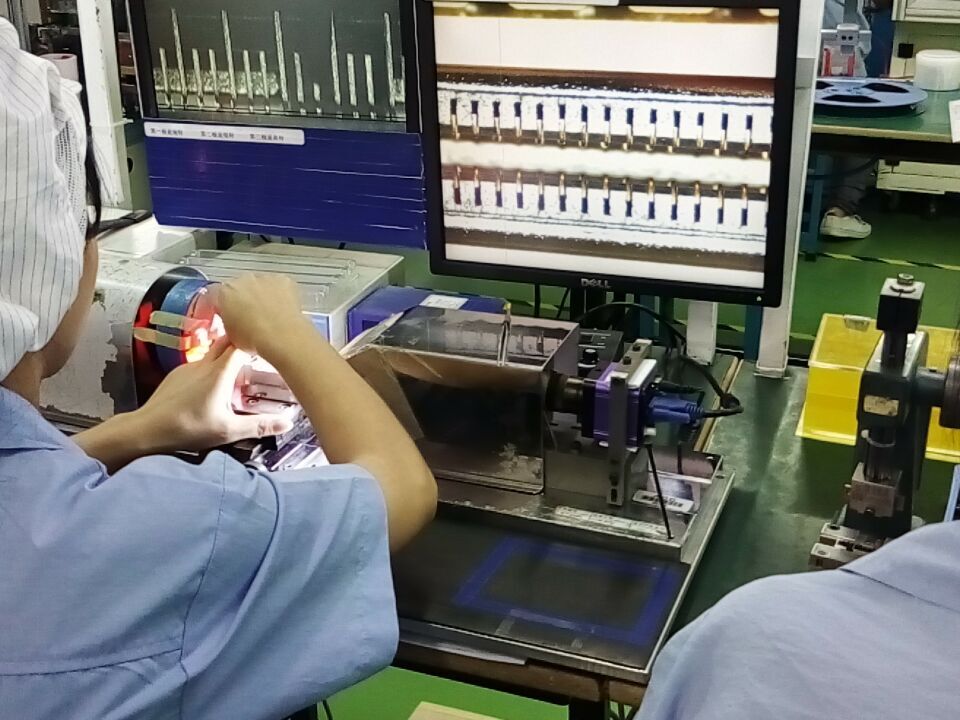

在连接器平面度检测中的典型应用流程

●样品放置: 将待测连接器（通常需要固定或使用专用夹具确保稳定）放置在卧式显微镜的载物台上。
●调整倍率与对焦: 使用变倍环和调焦旋钮，在显示器上获得清晰的目标区域（如一排端子、一个外壳平面）图像。
●调整照明: 选择合适的照明方式和亮度，以最佳方式呈现待测表面的特征。

华显光学连接器平面度检测显微镜，是确保连接器端面质量、保障通信系统高性能和可靠运行的关键质检设备。它融合了先进的光学成像技术、精密的干涉测量，为用户提供了一种快速、准确、可靠、易用的平面度及关键端面参数检测方案。无论是连接器制造商、还是设备集成商，选择华显光学的专业检测设备，都是提升产品质量、优化生产流程、降低维护成本的明智之选。
