PA53超景深金相显微镜功能及应用简介

 新闻&展会    |      2020-06-30

PA53MET优越的光学系统,大量的检查工作中展示卓越的光学性能。

非球面棱镜设计的灯箱和高质量物镜保证了视场的高清晰度和高色彩还原度,多种观察方式让操作者更容易获得所需的图像和对产品的检查。

半复消色差物镜:这些物镜提供更好的分辨率和卓越的色彩再现性。彻底清除像差和色差平场半复消色差物镜提供的图像质量与球面像差校正及内部棱镜组将色差消除到少。
  定制的光学和光源系统。反射光照明器 反射光照明器提供了各种观察方式。如:明场,暗场和微分干涉,满足各种样品检查的需要。 BF/DF ND 的组合拉杆 前面板上的 BF/DF 拉杆,

很轻易的改变观察方式,联动的 ND 片,在暗场 DF 转换明场 BF 时有效的保护操作者的眼睛免受强光的损伤。

检偏器和起偏器:转动起偏器和检偏器组合能够快速轻易从 DIC/POL 观察方式装换到其他观察方式

使用插入式的 DIC 棱镜,显微镜在任一倍率下从其它观察方式很容易切换到微分干涉观察,因为微分干涉位置没有改变。
  通过 Z 轴的对焦模块简单获取三维图像结合软件的对焦准确的三维测量提供捕获到清晰二维图像Z 轴对焦模块的地形分析功能和三维特征通过我们的

Motic Analysis 的软件生成所有的 2D 图像转换为 3D 配置文件组成。
  方便的控制板为了帮助检查高度一目了然,通过 Z 轴控制板的显示器的 4个速度设定,控制 Z 轴可以精确确认位置。 此外,通过紧急停止按钮帮助来保护阻止意外情况的发生。
Z 轴模块参数行程距离 30 mm 精度 0.02 μm 重复性 0.5 μm 速度 1.4 mm/s 重量 5 kg

尺寸 W:240 mm D:157 mm H:202.5 mm 负载能力 15 kg
具有优异的色彩再现,准确度高,减少光损失和零像差。

舒适的目镜 为了减少眼睛疲劳,PA53MET 目镜采用超宽的 25 毫米的视场数 20 度的观察筒角度提供了一个舒适的观看角度。 此外该棱镜同时也能进一步作色差的补偿。

 软件具有 3D 渲染功能,可应用于许多不同的 应用领域。快速方便的实时多焦点机身电动 Z 轴方向提供 30mm 的移动空间,这样可以通过使用方便的

Z 轴控制器对样品高度调整对焦,从而使所有的图像都能清晰地看到,并且可以实时将这些图像组合到一个完全对焦的画面中。





薄膜材料材料

一、产品组成及应用:

主要由PEPTPVT、纸等组成;大多数为半透明产品,薄厚度为1mm左右;所生产产品主要供应汽车、手机等行业,对检测设备的精度及稳定性要求高。

二、主要检测内容:

测量网格平面尺寸及网格厚度

三、要求:

被检测产品尺寸在:200um范围尺寸,需要进行放大并进行景深合成测量;

四、机器实物图及成像效果:

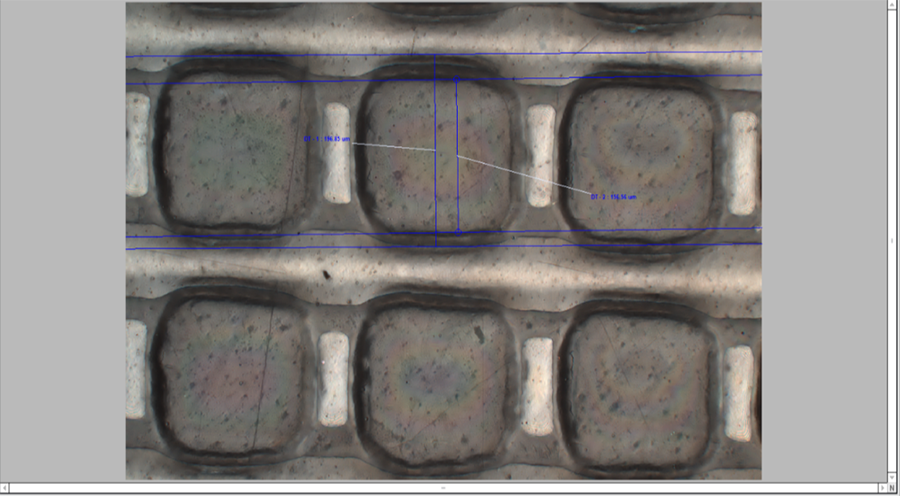

五、平面测量

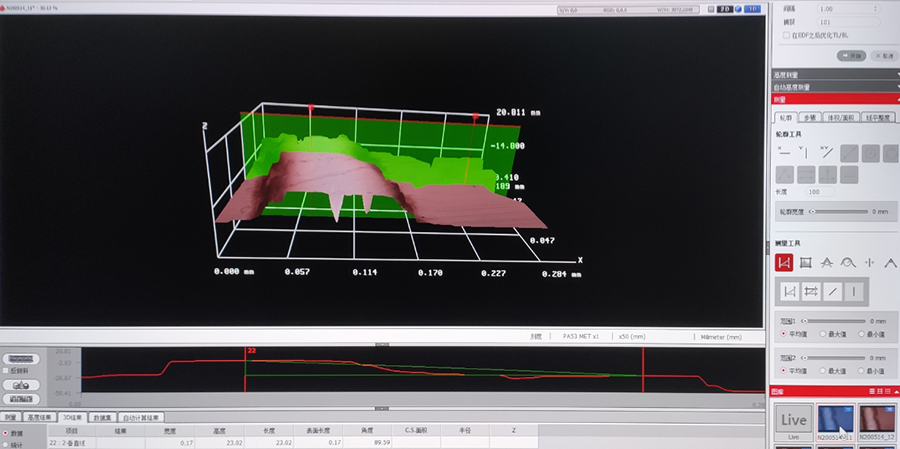

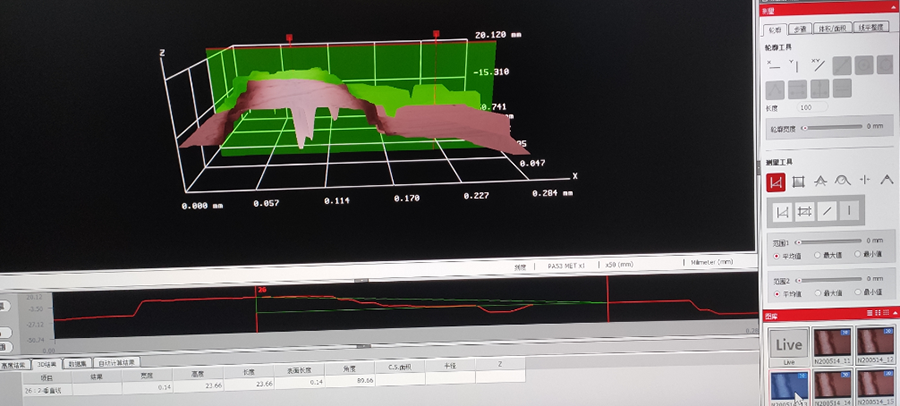

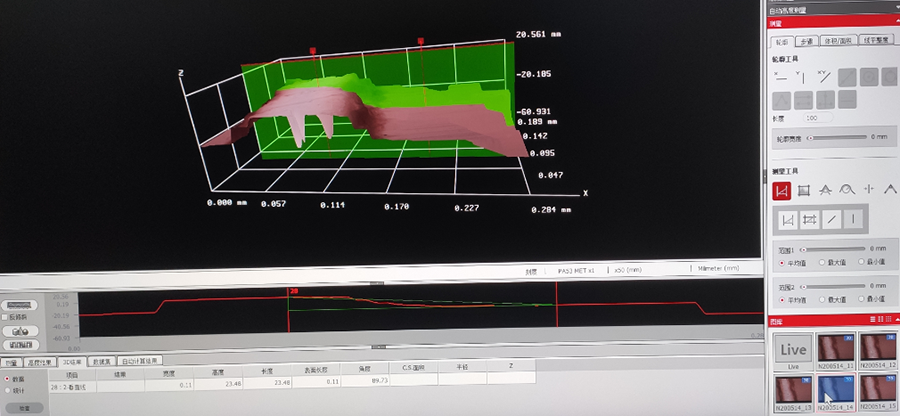

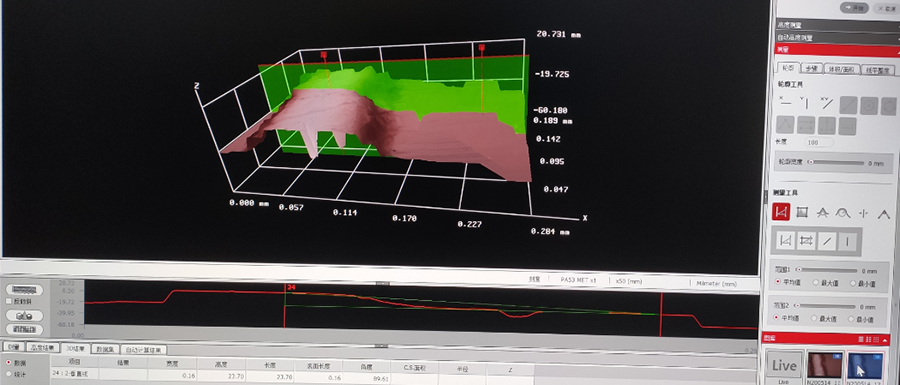

六、高度测量及重复度测试结果:



1. 1高度23.02um


2高度23.70um


3高度23.66um


4高度23.48um
